Įvadas
Maksimalus šios CK6165E serijos lovos sukimosi skersmuo plokščias modelių CNC yra φ650 mm, o apdorojimo ilgis gali pasiekti 2950 mm. Jis turi stiprų apdorojimo diapazoną ir pritaikomumą. Didžiausias skaidrės sukimosi skersmuo yra φ375 mm, centras yra iki 350 mm, o maksimalus ruošinio skersmuo palaiko iki φ650 mm, kuris atitinka efektyvų didelio skersmens disko ruošinių apdorojimą. Keturios centrinio atstumo specifikacijos (1000/1500/200/3000 mm) yra neprivalomos patenkinti įvairius vartotojų apdorojimo poreikius.
|

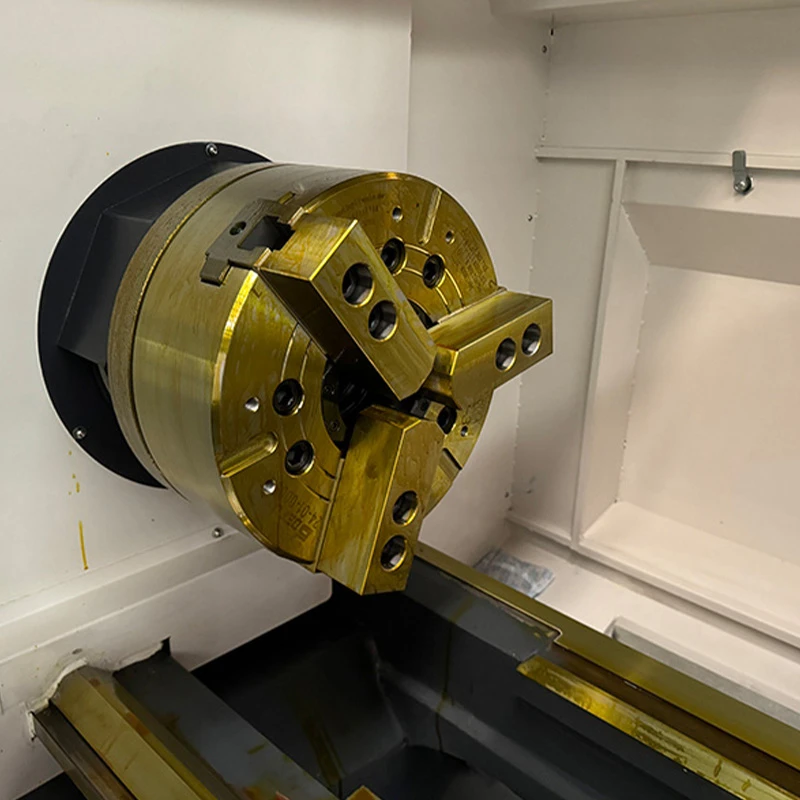

Verpstė priima „C11“ standartinę sąsają, skylės skersmuo yra φ105 mm, palaiko didelio skersmens strypą per apdorojimą ir yra standartiškai aprūpintas φ320 mm rankiniu trijų žandikaulių chucku. Veleno sistema yra aprūpinta aukšto tikslo guolio deriniu ir yra dinamiškai subalansuota, kad būtų užtikrintas mažas triukšmas, didelis tvirtumas ir puikus veleno tikslumas veikiant greičiui. Trijų greičių rankinio greičio pakeitimo konstrukcija suteikia platų greičio diapazoną 10 ~ 850 aps / min, kad būtų galima pritaikyti skirtingas pjovimo sąlygas, kad būtų galima apdirbti grubų ir smulkų apdirbimą.
„X/Z“ ašies kreipiamieji bėgiai yra pagaminti iš aukšto dažnio sukietėjusio kietojo bėgių struktūros, kuri yra atspari dilimui ir atsparus smūgiams, ir ilgą laiką palaiko puikų tikslumą. Įrengtas aukštos kokybės rutuliniais varžtais (P3 lygiu) ir aukštos kokybės servo sistemomis, greitai judantis greitis yra atitinkamai 4/5 m/min., O minimalus nustatymo įrenginys yra 0,0001 mm, o tai efektyviai pagerina apdorojimo efektyvumą ir tikslumą. |
|

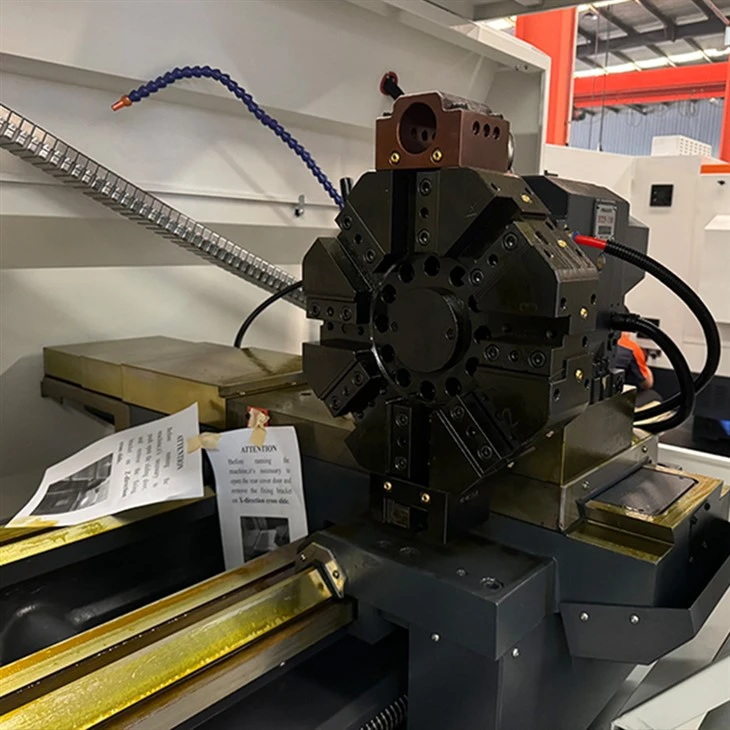

Uodega priima φ100 mm didelio skersmens rankovę, kurios taktas yra 250 mm, ir smailėjančią MT6#skylę, kuri suteikia stabilią atramą ir yra tinkamas ilgų velenų dalių apdirbimui. Įrengtas standartiniu 4-STACT elektrinių įrankių laikikliu, jis palaiko 32 × 32 mm įrankių įrengimą su greito įrankio pakeitimu ir stabilia struktūra, o tai pagerina bendrą apdorojimo efektyvumą.
Be to, „CK6165E“ serijos CNC yra aprūpinta automatine centralizuota tepimo sistema, kurioje yra fiksuoto taško ir kiekybinis tepimo sutepimas kreipiamuosius bėgelius ir varžtus, efektyviai mažinant trintį ir nusidėvėjimą, ir automatiškai nerimą kelia nenormaliomis sąlygomis, kad būtų užtikrintas saugus ir stabilus įrangos veikimas.
„CK6165E“ serija yra ekonomiškai efektyvi plokščioji CNC, sujungusi tikslumą, stabilumą ir universalumą, suteikiant vartotojams patikimus ir efektyvius posūkio sprendimus.
Techninis parametras
|
Daiktas |
Vienetas |
SSPECIFIKACIJAs |
||||
|
CK6165E/1000 |
CK6165E/1500 |
CK6165E/2000 |
CK6165E/3000 |
|||
|
MAX.SWING skersmuo virš lovos |
mm |
φ650 |
φ650 |
φ650 |
φ650 |
|
|
X ašies kelionė |
mm |
330 |
330 |
330 |
330 |
|
|
Z ašies kelionė |
mm |
550 |
550 |
550 |
550 |
|
|
Pasisuka per kryžminę skaidrę |
mm |
φ375 |
φ375 |
φ375 |
φ375 |
|
|
Atstumas tarp centrų |
mm |
1000 |
1500 |
2000 |
3000 |
|
|
Maksimalus darbinis skersmuo (diskas) |
mm |
650 |
650 |
650 |
650 |
|
|
Maksimalus posūkio ilgis |
mm |
950 |
1450 |
1950 |
2950 |
|
|
Centrinis aukštis |
Iš lovos |
mm |
350 |
350 |
350 |
350 |
|
Nuo žemės |
mm |
1050 |
1050 |
1050 |
1050 |
|
|
Verpstės gręžinys |
mm |
φ105 |
φ105 |
φ105 |
φ105 |
|
|
Juostos talpa |
mm |
φ105 |
φ105 |
φ105 |
φ105 |
|
|
Tuščiavidurio kibirkščių gręžinys (neprivaloma) |
mm |
φ88 |
φ88 |
φ88 |
φ88 |
|
|
Verplio nosies tipai |
C11 |
C11 |
C11 |
C11 |
||
|
Chuckas |
mm |
Rankinis 320 |
Rankinis 320 |
Rankinis 320 |
Rankinis 320 |
|
|
Veleno kėbulo kūgis |
Ne |
Metrika120, 1:20 |
Metrika120, 1:20 |
120 metrika, 1:20 |
120 metrika, 1:20 |
|
|
Veleno max greitis |
RPM |
3 rankiniai žingsniai (10 ~85,40 ~ 350,100~850) |
3 rankiniai žingsniai (10 ~85,40 ~ 350,100~850) |
3 rankiniai žingsniai (10 ~85,40 ~ 350,100~850) |
Vadovas3 žingsniai (10 ~85,40 ~ 350,100~850) |
|
|
Uodegos plunksnos skersmuo |
mm |
φ100 |
φ100 |
φ100 |
φ100 |
|
|
Uodegos kėbulo kūgis |
Ne |
MT6# |
MT6# |
MT6# |
MT6# |
|
|
„Uodstock Quill Travel“ |
mm |
250 |
250 |
250 |
250 |
|
|
Uodegos tipai |
Vadovas |
Vadovas |
Vadovas |
Vadovas |
||
|
Elektrinis įrankio padėtis |
PC |
4 |
4 |
4 |
4 |
|
|
Įrankio dydis |
mm |
32 × 32 (4 padėtis) |
32 × 32 (4 padėtis) |
32 × 32 (4 padėtis) |
32 × 32 (4 padėtis) |
|
|
Varžtų modelis |
X ašis |
mm |
GD3205-P3 |
GD3205-P3 |
GD3205-P3 |
GD3205-P3 |
|
Z ašis |
GD5010-P3 |
GD5010-P3 |
GD6310-P3 |
GD6310-P3 |
||
|
X/z ašis greitas važiavimas |
m/min |
4/5 |
4/5 |
4/5 |
4/5 |
|
|
X ašies kelionė |
mm |
400 |
400 |
400 |
400 |
|
|
Z ašies kelionė |
1100 |
1600 |
2100 |
3100 |
||
|
Minimalus nustatymo vienetas |
mm |
0.0001 |
0.0001 |
0.0001 |
0.0001 |
|
|
Pagrindinė variklio galia |
kw |
11 (dažnis) |
11 (dažnis) |
11 (dažnis) |
11 (dažnis) |
|
|
Bendras maitinimo šaltinis |
kw |
16 |
16 |
18 |
20 |
|
|
Mašinos svoris |
kg |
4000 |
4400 |
5000 |
5800 |
|
|
Bendras matmuo |
mm |
3500×1900×1900 |
4000×1900×1900 |
4500×1900×1900 |
5500×1900×1900 |
|
Standartinė įranga
|
Daiktas |
Specifikacija |
Ne |
Kilmė |
|
|
Valdymo sistema |
GSK 980TC3/988T |
1 rinkinys |
Kinija |
|
|
Verpstės variklis |
11 kW dažnio konvertavimas |
1 rinkinys |
Kinija |
|
|
Verpstės struktūra |
Tikslus surinkimas |
1 rinkinys |
Kinija |
|
|
Verpstės guolis |
NN3032K/W33/P5NNN028K/W33/P5234432M/Sp |
1 rinkinys |
Kinija |
|
|
Guide Rail |
Kietas geležinkelis |
1 rinkinys |
Kinija |
|
|
X krypties rutulio varžtas |
GD3205X740 |
1 rinkinys |
Kinija |
|
|
Z kryptis rutulinis varžtas |
1/1.5 M |
GD5010x1974/2474 |
1 rinkinys |
Kinija |
|
2/3 M |
GD6310x2974/4028 |
1 rinkinys |
||
|
X krypčių varžtų guolis |
7602025/db/p5; 6205 |
1 rinkinys |
Kinija |
|
|
Y krypties varžtas |
1/1.5 M |
7602040/ db/ p5; 6207 |
1 rinkinys |
Kinija |
|
2 M |
7602045/qbc/p57602040/db/p5 |
1 rinkinys |
||
|
3 M |
7602045/QBC/P5 |
2 rinkiniai |
||
|
Peilio laikiklis |
LD4B-CK650 |
1 rinkinys |
Kinija |
|
|
Automatinis tepimo įtaisas |
RBCLB-3ZK |
1 rinkinys |
Kinija |
|
|
Trijų žandikaulių rankinis chuck |
K11320 |
1 rinkinys |
Kinija |
|
|
Aušinimo siurblys |
P=250W |
1 rinkinys |
Kinija |
|
|
Hidraulinė stotis (neprivaloma) |
60L |
1 rinkinys |
Kinija |
|
|
Hidraulinis chuck (neprivaloma) |
KT12-3 |
1 rinkinys |
Kinija |
|
NeprivalomaĮranga
|
Dalies vardas |
Detalės |
|
CNC sistema |
Fanuc |
|
Siemens |
|
|
Lusto konvejeris |
Šalutinė vieta |
|
Už vietos |
|
|
Naftos rūko kolekcionierius |
|
|
Aliejaus vandens separatorius |
|
|
BAR Medžiagos tiektuvas |
|
|
Minkštas žandikaulis |
|
|
Horizontalus 6 stočių elektrinio įrankio laikiklis |
|
|
Horizontalus 8 stočių elektrinio įrankio laikiklis |
|
|
Pastovus poilsis |
|
