Įrangos pristatymai

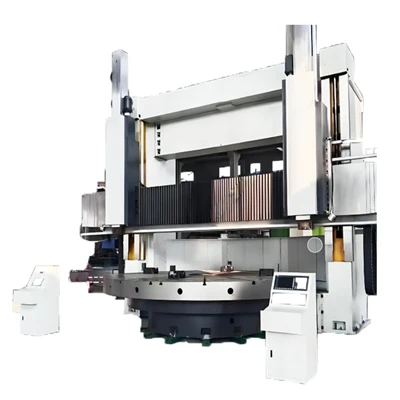

CNC vertikalusis gręžinys suteikia galingą našumą, kurį varo 55 kW galios variklis per keturių greičių pavarų dėžę. Dalyvavimas sukuria 63 kN · m sukimo momentą ir palaiko 2–63 R/min. Veleno greičio diapazoną, įgalindamas efektyvų grubų ir apdirbimą vidinių ir išorinių cilindrinių paviršių, kūgio paviršiaus, plokščio paviršiaus, lankų ir sudėtingų sukimosi kontūrus apdirbimo. Dvigubi įrankių įrašai veikia bendradarbiaujant, o tinkamas įrankio įrašas siūlo 50 kN ir kairiojo 45 kN pjaustymo jėgą. Sistema užtikrina stabilią pjovimo atramą su didelio pjūvio RAM (260 × 260 mm) ir 40 × 40 mm įrankio įrankio koto.
CNC vertikalus gręžtuvas Tikslios kontrolės atžvilgiu, tiekimo sistema naudoja 30 N · m sukimo momento servo variklį ir suteikia Stepless tiekimo greitį nuo 0,1 iki 2000 mm/min., Greito važiavimo greičiu iki 2000 mm/min padidinti apdirbimo efektyvumą. „Crossbeam“ kelionių diapazonas yra 1250 mm ir juda 300 mm/min. 750 mM Mašina užima 7,8 × 5,8 × 5,4 metro pėdsaką ir sveria maždaug 50,5 tonų, siūlydamas patikimą ir patikimą sprendimą vidutinio ir didelio ruošinio apdirbimui.
Populiarus Žymos: CNC vertikalusis gręžinys, Kinijos CNC vertikalūs gręžinių gamintojai, tiekėjai, gamykla
Techninis parametras
|
Specifikacijos |
CK5250x45/50 |
|
Maksimalus posūkio skersmuo |
4000 mm |
|
Stalo skersmuo |
3200 mm |
|
Maksimalus apdirbimo aukštis |
2500 mm |
|
Maksimalus ruošinio svoris |
20 t |
|
Maksimalus stalo sukimo momentas |
63 kn · m |
|
Greičio pavarų skaičius |
Keturių greičių Stepless |
|
Stalo greičio diapazonas |
2 ~ 63 r/min |
|
Horizontalus vertikaliojo įrankio poslinkis |
-50-2150 mm |
|
Vertikalaus įrankio stulpo RAM |
1700 mm |
|
RAM skerspjūvio matmuo |
260x260 mm |
|
Įrankio koto skerspjūvio matmuo |
40 × 40 mm |
|
Dešinio įrankio posto pjovimo jėga |
50 kN |
|
Kairiojo įrankio posto pjovimo jėga |
45kn |
|
Įrankių diapazonas Įrankio diapazonas |
0,1–2000 mm/min |
|
Pašarų greičio žingsniai |
Stepless |
|
Greitas įrankio posto greitis |
2000 mm/min |
|
Pašaro servo variklio sukimo momentas |
30 N·m |
|
Kryžminio smūgiavimo insultas |
1250 mm |
|
„CrossBeam“ judėjimo greitis |
300 mm/min |
|
„Crossbeam“ kreipiamės plotis |
750 mm |
|
Pasukamo balno aukštis |
1800 mm |
|
Pagrindinė variklio galia |
55 kW |
|
„Crossbeam“ kėlimo variklio galia |
11 kW |
|
Staklių svoris (apytiksliai) |
50.5 t |
|
Bendri staklių matmenys |
7800x5800x5400 mm |
Standartinė įranga
|
Ne |
Specifikacijos |
|
1 |
Dešinio įrankio įrašas: „Siemens 828D“ sistema (2 ašių valdymas); Kairiojo įrankio įrašas: DVT sistema |
|
2 |
Kvadratinės RAM struktūra |
|
3 |
Keturių greičių Stepless perdavimas |
|
4 |
Pagrindinis variklis: 55kW servo variklis |
|
5 |
„Crossbeam“ su pėsčiųjų taku |
|
6 |
Pakabinta mygtuko stotis |
